Photoelectric Retro - Reflective Sensor

Selamat datang kawan...
Kali ini, saya akan menjelaskan tentang Photoelectric Retro - Reflective Sensor.

Sensor ini digolongkan dalam sensor cahaya. Prinsip kerjanya hampir sama seperti sensor cahaya dengan LDR maupun photodioda. Hanya saja, sensor tersebut memerlukan reflector tertentu untuk mengembalikan cahaya yang keluar agar kembali. Sensor ini memiliki jarak kerja hingga 3 meter.

Sensor ini memiliki 2 bagian utama, yakni:
1. Emiter.
2. Reciever.

Tegangan yang digunakan dalam sensor ini adalah 10 - 30 Volt DC. Waktu yang diperlukan untuk merespon pada reciever ≤ 625 µs. Toleransi suhu saat sensor ini beroperasi –40 °C sampai +60 °C.

Berikut adalah skema rangkaian dalam photoelectric retro - reflective sensor PNP maupun NPN.

Berikut adalah contoh rangkaian penggunaan photoelectric retro - reflective sensor PNP dengan LED sebagai indikator.

Itu tadi adalah penjelasan singkat mengenai photoelectric retro - reflective sensor. Terima kasih telah berkunjung, semoga bermanfaat...

Continue

Pemrograman Input Analog Pada Arduino UNO

Hai kawan... Apa kabarmu hari ini?
Saat ini saya akan menjelaskan tentang cara membaca input analog pada Arduino UNO menggunakan serial monitor. Berikut adalah langkah - langkahnya...

1. Buka program Arduino IDE...

2. Setelah itu, isi dengan programnya. Berikut adalah contohnya...

3. Sebelum di "Upload", kita harus membuat rangkaian pada Arduino UNO terlebih dahulu. Berdasarkan program di atas, berikut contoh rangkaiannya.

4. Setelah dirangkai, hubungkan Arduino UNO dengan komputer.

 3. Lalu, silahkan pilih port Arduino UNO yang digunakan dan "Upload" programnya. Berikut contohnya...

4. Lalu, buka serial monitor pada Arduino IDE dengan cara membuka tab Tools > Serial Monitor ataupun dengan shortcut Ctrl+Sift+M dan ikon lup di pojok kanan atas program.

5. Berikut adalah contoh tampilan serial monitor saat program dijalankan, serta perubahan nilai input yang masuk...

Nah, tadi adalah penjelasan dasar yang dapat saya berikan. Semoga dapat bermanfaat. Terima kasih telah membaca...

Continue

Pemrograman Arduino UNO Dengan Serial Monitor

Halo kawan...
Kali ini saya akan menjelaskan tentang cara pemrograman Arduino UNO menggunakan serial monitor. Dengan serial monitor, kita dapat memberi/memasukkan perintah(instruksi) pada Arduino UNO dari komputer. Nah, langkah - langkahnya dijelaskan sebagai berikut.

1. Buka program Arduino IDE.

2. Masukkan programnya. Berikut adalah contoh sederhananya...

int led1 = 13;

void setup(){
  pinMode(led1,OUTPUT);
  Serial.begin(9600);
  Serial.flush();
}

void loop(){
  String input = "";
  while (Serial.available() > 0){
     input += (char) Serial.read();
     delay(5);
  }
  if (input == "on"){
    digitalWrite(led1, HIGH);
  }
  else if (input == "off"){
    digitalWrite(led1, LOW);
  }
}


=> Misalnya, disini saya menggunakan satu buah LED yang menggunakan pin 13 pada Arduino UNO.
=>Bila di serial monitor diketik "on", maka LED akan menyala.
=>Bila di serial monitor diketik "off", maka LED akan mati.

3. Buatlah rangkaianmu pada Arduino UNO berdasarkan program yang telah dibuat. Bila programnya persis seperti contoh diatas, maka berikut adalah rangkaiannya...

4.  Setelah dirangkai, silahkan sambungkan komputer anda dengan Arduino UNO.

5.  Setelah tersambung, pilih port yang sesuai lalu update program anda pada Arduino UNO.

6. Setelah di-upload,  buka layar serial monitor di Arduino IDE yang terdapat pada Tools > Serial Monitor. Shortcut-nya Ctrl+Shift+M atau ikon 'lup' di pojok kanan atas.

7. Setelah serial monitor terbuka, silahkan ketik "character" yang menjadi instruksi di program anda pada serial monitor bagian kolom atas, lalu Enter.

Tadi adalah langkah-langkahnya. Sekian dulu ya... Semoga dapat bermanfaat. Terima kasih telah membaca...

Continue

Menginstal Arduino UNO

Hai kawan - kawan. Selamat datang...

Kali ini, saya akan menunjukkan cara menginstal Arduino UNO di komputer yang berbasis Windows7. Bila  belum memiliki installernya, silahkan download filenya (Versi 1.6.12) di bawah ini...

==>Versi Installer<==()==>Versi Portable<==

Setelah didownload, silakan ikuti langkah - langkah berikut...

=============> Untuk versi portabel...<===============

1. Ekstrak file .rar yang sudah di diownload tadi...

2. Langsung saja buka aplikasi di dalam folder hasil ekstrak tadi

==============> Untuk versi installer...<================

1. Buka aplikasi "arduino-1.6.12-windows.exe" yang sudah didownload tadi.

2. Setelah itu, klik "I Agree"

3. Lalu, klik "Next" (Disarankan untuk mencentang semua box)

 4. Pilih tempat instalasinya, lalu klik "Install"

 5. Tunggu sampai selesai...

6. Setelah instalasi selesai, klik "Close"

Setelah itu, softwarenya dapat dibuka dan dapat digunkan untuk memprogram dalam Arduino UNO. Bagi yang menggunakan Arduino tipe SMD, pastikan bahwa sudah memiliki driver programnya, karena program belum dapat ditransfer bila belum memiliki driverya. Klik di bawah ini untuk mendownload drivernya...

=====>Driver Program Arduino UNO (SMD)<=====

Sekian dulu ya... Terima kasih sudah berkunjung ke blog ini. Semoga dapat bermanfaat bagi teman - teman...

Continue

Driver Bagi Program Arduino UNO

Halo kawan - kawan... Apa kabar?

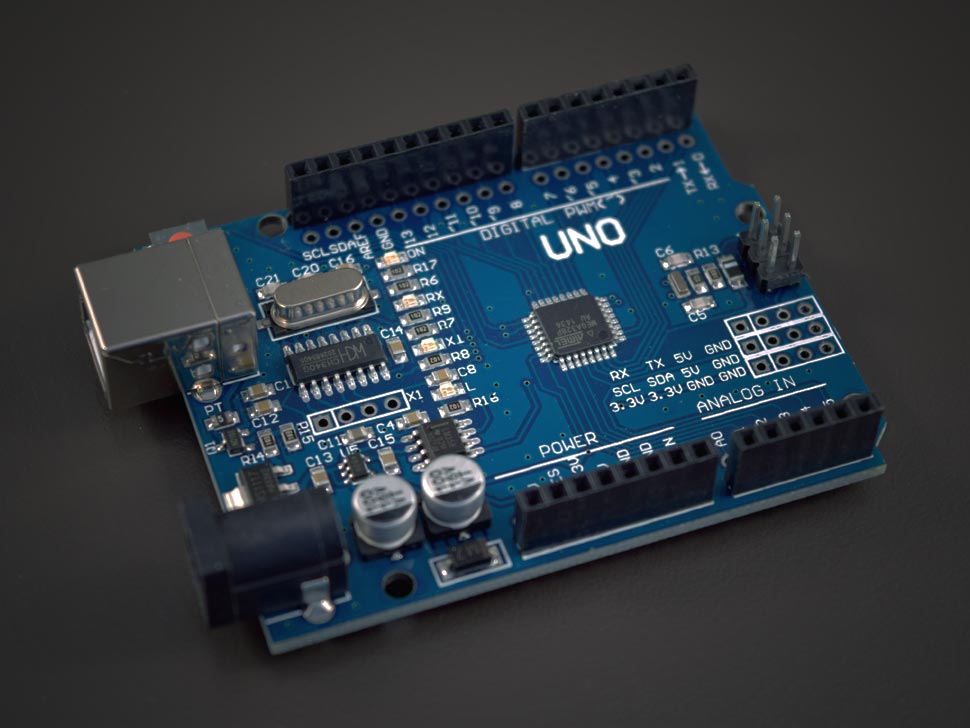

Di sini, saya akan mengenalkan driver program pada Arduino yang satu ini. Arduino ini menggunakan SMD. Jadi sistem di komputer kita harus memiliki drivernya. Driver ini bernama CH-340. Singkatnya, driver ini digunakan untuk menerjemahkan bahasa program dari komputer menjadi bahasa Arduino ini. Klik di bawah ini untuk mendownload drivernya...

=========>Download Driver CH340<==========

Berikut adalah langkah - langkah instalasinya...

1. Buka atau ekstrak file .rar yang telah di download tadi...

2. Di dalamnya buka aplikasi .exe-nya

3. Setelah dibuka, klik "INSTALL"

4. Bila instalasinya selesai, maka klik "OK"

Nah, sekarang driver telah terinstal pada komputermu. Silahkan untuk mentransfer program ke Arduino UNO (SMD)...

Sekian infonya... Semoga  bermanfaat. Terima kasih telah mengunjungi blog ini...

Continue
